Setting 3 Router pada Packet Tracer

Pada bahasan yang lalu saya pernah membahas bagaimana cara setting 2 router,pada kali ini kita akan coba yang 3 router.
Sebenar nya sih caranya masih sama.sudah lah jangan lama-lama kita langsung aja mainkan...

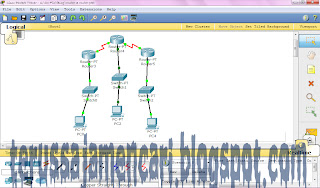

Siapkan 3 Router,3 Hub/Switch,3 Pc (terserah mo brapa aja kumaha maneh wae)

Udah ? udah blom...?
Kalo udah kita lanjut...
Kita lakukan setting pc dulu...
Pc1:atur dengan ip:192.168.11.2 subnet mask:255.255.255.0 Gateway:192.168.11.1
Pc2:atur dengan ip:177.177.11.2 subnet mask:255.255.255.0 Gateway:177.177.11.1
Pc3:atur dengan ip:10.10.10.2 subnet mask:255.255.255.0 Gateway:10.10.10.1
Sip lah......
Lanjutttttt..ke router
Router1,setting fast ethernet0/0 dengan ip:192.168.11.1, kemudian serial 12/0 dengan
ip:202.202.202.2 dan clock rate nya 64000
Router2,setting fast ethernet0/0 dengan ip:177.177.11.1, kemudian serial 12/0 dengan
ip:202.202.202.3 dan clock rate nya 64000,dan serial 13/0 dengan ip 202.100.100.3 dan clock rate nya 64000
Router3,setting fast ethernet 0/0 dengan ip:10.10.10.1, kemudian serial 12/0 dengan ip:202.100.100.2 dan clock rate nya 64000
Biasa ada tambahan sedikit.....
Yakni settingan di RIP pada Router
Pada router1:masukan192.168.11.1 klik add,kemudian masukan lagi 202.202.202.1 klik add,close
Pada router2:masukan 177.177.11.1 klik add,kemudian masukan lagi 202.202.202.1 klik add,dan masukan lagi 202.100.100.1 klik add,close
Pada router3:masukan 10.10.10.1 klik add,kemudian masukan lagi 202.100.100.1

Selesai deh...........
Tinggal sambungin aja

Router to Router : Serial DCE Cable
Router to Switch : Straight Cable
Switch to Pc : Straight Cable

Udah selesai dech...
Tinggal test aja...pasti succesfull,test minimal 2x.

Wassalam......... Smoga Bermanfaat!!!
